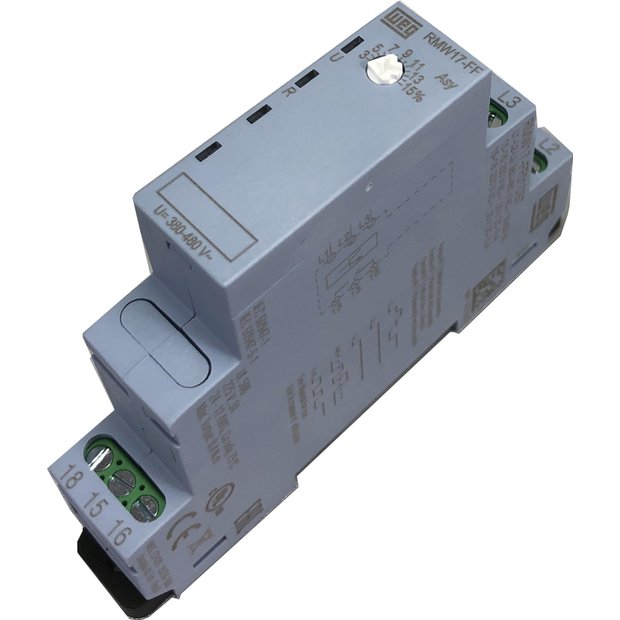

Os relés de falta de fase Weg foram desenvolvidos para proteção de equipamentos elétricos trifásicos que não podem operar quando faltar uma das fases de alimentação. Trabalham sob o princípio de assimetria angular e modular entre fases. Com tamanho compacto, podem ser acondicionados em pequenos espaços. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN. Funcionamento Alimentando-se o aparelho com as três fases R, S e T, em sequência e após o procedimento de ajuste, o relé de saída comuta seus contatos para a posição de trabalho (led vermelho aceso). Comutará para a posição de repouso (led vermelho apagado) após um tempo de retardo de cerca de três segundos, se ocorrer falta de fase por assimetria angular ou modular. Assimetria modular: É um desequilíbrio acentuado dos valores de tensão entre fases, cada fase apresenta um valor de tensão. Ocorre quando há desbalanceamento das cargas entre as fases. Assimetria angular: É uma defasagem diferente de 120° entre si em um sistema trifásico. Ocorre com a queda de uma das fases, originando um retorno de tensão (fase fantasma). Especificação: Tensão de trabalho 380v
